工作原理：
XTD系列大流量自清洗過濾器，由四個不銹鋼過濾芯組合在個罐體內，其主要構件是由四個濾芯與四組吸污裝置構成。過濾時污水從過濾器下部進入并分布到各個濾芯。污水由濾芯的內側向外側進行過濾。污水中固體物被濾網截留下來；通過一臺電力馬達驅動清洗機構，作旋轉及上下運動的吸吮掃描器，吸吮掃描器內部與一個3”排污閥相通，在排污閥打開時，過濾器內部水壓與外部大氣之間形成的壓差使每個吸嘴產生強勁吸力，掃描器將濾網雜質吸下并通過排污閥排出，這個清洗過程大約需要35-60秒鐘。過濾器的四個濾網輪流清洗。在整個反清洗過程中，系統不斷流。
安裝方式：立式安裝
單臺流量：2000-4000m3/h。
最小工作壓力：0.25MPa
最大工作壓力：1.0MPa、1.6Mpa
最高工作溫度：70℃
過濾精度：20-500微米。
控制方式：壓差、時間及手動
清洗時間：35-90秒/單芯
清洗機構轉速：14-20rpm
清洗方式：掃描吸吮式清洗。
清洗壓損：0.01-0.08MPa
控制電壓：交流220V
額定操作電壓：三相，220V，380V，50HZ
XTD系列大流量自清洗過濾器，由四個不銹鋼過濾芯組合在個罐體內，其主要構件是由四個濾芯與四組吸污裝置構成。過濾時污水從過濾器下部進入并分布到各個濾芯。污水由濾芯的內側向外側進行過濾。污水中固體物被濾網截留下來；通過一臺電力馬達驅動清洗機構，作旋轉及上下運動的吸吮掃描器，吸吮掃描器內部與一個3”排污閥相通，在排污閥打開時，過濾器內部水壓與外部大氣之間形成的壓差使每個吸嘴產生強勁吸力，掃描器將濾網雜質吸下并通過排污閥排出，這個清洗過程大約需要35-60秒鐘。過濾器的四個濾網輪流清洗。在整個反清洗過程中，系統不斷流。
安裝方式：立式安裝
單臺流量：2000-4000m3/h。
最小工作壓力：0.25MPa
最大工作壓力：1.0MPa、1.6Mpa
最高工作溫度：70℃
過濾精度：20-500微米。
控制方式：壓差、時間及手動
清洗時間：35-90秒/單芯
清洗機構轉速：14-20rpm
清洗方式：掃描吸吮式清洗。
清洗壓損：0.01-0.08MPa
控制電壓：交流220V
額定操作電壓：三相，220V，380V，50HZ

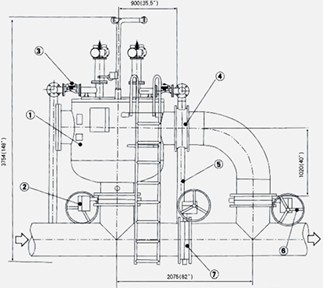

1、XTD過濾器本體
2、進水碟閥
3、3”排污閥
4、出水碟閥
5、4”排污管
6、出水碟閥
7、旁通閥
2、進水碟閥
3、3”排污閥
4、出水碟閥
5、4”排污管
6、出水碟閥
7、旁通閥
